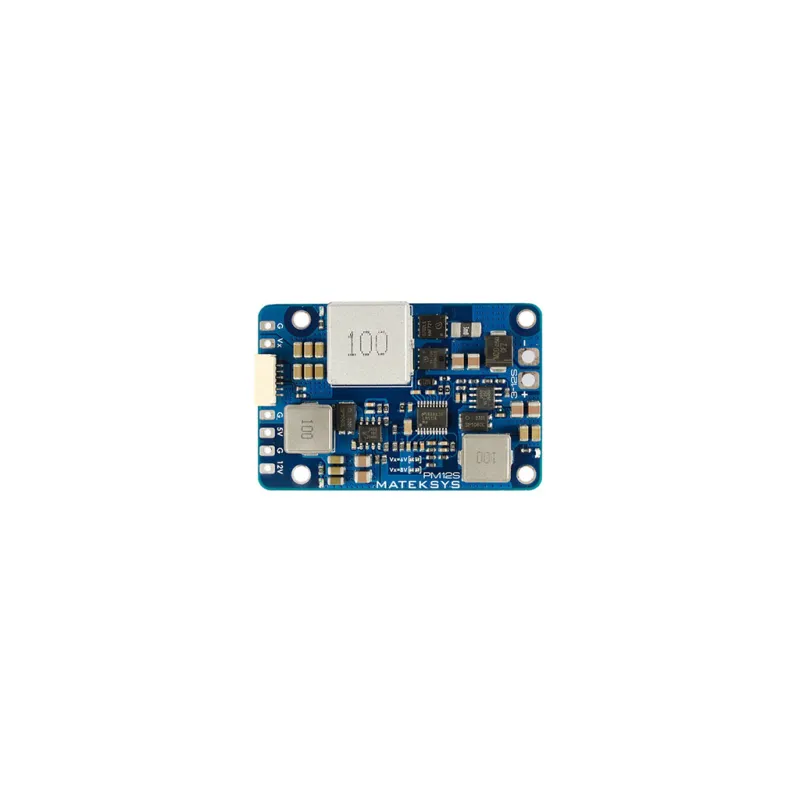

Модуль живлення MATEK PM12S-3 (PM12S3)

Модуль живлення Matek PM12S-3

• Широкий робочий діапазон від 9 до 55 В із захистом TVS
• 3 незалежні знижувальні регулятори напруги
• BEC Vx, варіанти виходу 5,2 В / 6 В / 8 В. Підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 25 А
• BEC 5 В (фіксований), 4 А безперервний
• BEC 12 В (фіксований), 4 А безперервний
• Вбудований дільник напруги 1K:20K (Вольт = 1/21 вхідної напруги)
• Прохідна панель сигналу датчика струму
• Розмір і вага: 61x40x15 мм, 53 г

BEC Vx

• Вихідна напруга 5,25 В / 6 В / 8 В
• Допуск вихідної напруги 1,5%
• Синхронний понижуючий (або понижуючий) регулятор із типовим ККД від 90% до 96%
• Підтримує типовий безперервний вихідний струм до 15 А, піковий струм до 25 А.
• Пульсація на виході 32 мВ (VIN=50В, вихід 5,25В при 15A), 43мВ (VIN=50В, вихід при 5A)
• Струм в режимі очікування: 10~20 мА
• Відключення при перегріванні
• Стійкий до короткого замикання (2 секунди)
• Захист від надструму та самовідновлення

Порада: для безперервного вихідного струму 15 А потрібна вхідна напруга >= 15 В

BEC 5В

• Вихідна напруга 5,2 В, допуск 1,5%
• Підтримує безперервний вихідний струм до 4 А, піковий струм до 6 А
• Вихідна пульсація 20 мВ (VIN = 24 В, вихід @ 5 A), 50 мВ (VIN = 50 В, вихід @ 5 A)
• Захист від зворотної вхідної напруги: Ні
• Відключення при перегріванні
• Вихід стійкий до короткого замикання (2 секунди)
• Захист від надструму та самовідновлення

BEC 12В

• Вихідна напруга 12 В, допуск 1,5%
• Підтримує безперервний вихідний струм до 4 А, піковий струм до 6 А
• Вихідна пульсація 18 мВ (VIN=24В, вихід @ 5A), 32 мВ (VIN=50В, вихід @ 5A)
• Захист від зворотної вхідної напруги: Ні
• Відключення при перегріванні
• Вихід стійкий до короткого замикання (2 секунди)
• Захист від надструму та самовідновлення

Порада: для стабільного виходу 12 В потрібна вхідна напруга >= 13 В

Комплектація:

• PM12S-3
• Low ESR конденсатор ZLJ 63v 390uf
